水泥組分的定量測定
水泥組分的定量測定主要是測定水泥中混合材料的摻加量，從而確定水泥的品種。國際上對于水泥中混合材料摻加量的測定日趨重視，國際標準化組織、歐洲標準草案及一些技術先進的國家標準中均列有混合材料摻加量的測定方法。
由于混合材的摻加種類繁多{各地的混合材成分相差很大，故水泥組分的定量測定十分困難。曾經使用過的方法很多，但沒有一種方法是通用的，特別是當混合材成分變動時，僅測定一種成分的含量，由此推斷混合材的摻加量，所造成的測定誤差都較大。
隨著x射線熒光分析儀以及計算機在水泥企業的逐漸普及，通過測定幾種成分的含量，求解聯立方程，可以比較快速、準確地測定水泥中各組分的含量。

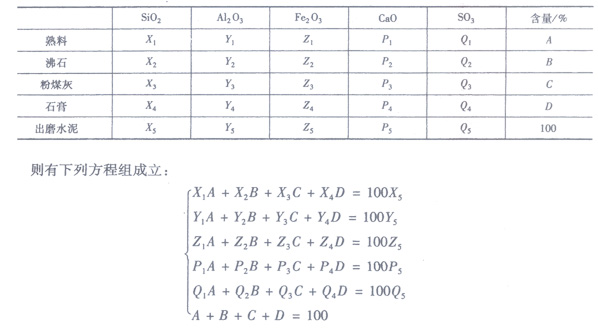

例如，可以按表8-1所列設出磨水泥、水泥熟料、石膏、混合材的化學成分含量的代碼。如果混合材是雙摻（例如沸石和粉煤灰），連同熟料和石膏，其含量共4個未知數（A，B，C，D）。解上述6組聯立方程中的任意4組（即測定硅、鋁、鐵、鈣、硫5種成分中的 3種，得出3個聯立方程，加最后一個方程共4個方程），即可解出A，B，C，D的值（采用不同的方程組合，得到的結果會略有差異）。如果是單摻，僅需測定上述5種成分中的2 種即可。
所選擇的被測定的成分，可以是上述5種，也可以根據所摻加混合材的性質，選擇與水泥熟料成分相差較大的其他成分。例如，摻有大量還原性物質的礦渣、鋼渣、鐵合金渣等工業廢渣的水泥，可以選擇測定還原值；摻有大量頁巖、粉煤灰、爐渣、煤矸石等火山灰質料及礦渣的水泥，可以選擇測定耗酸值。國家標準 GB/T 12960---2007《水泥組分的定量定》則是選擇測定鹽酸不溶渣、EDTA不溶渣的含量。各水泥企業可根據所用混合材的況，選擇適當的分析方法，并對其可靠性進行驗證，形成文件。
國家標準GB/T 12960--2007《水泥組分的定量測定》提出用選擇溶解法測定水泥中合材料的含量，是目前我國所使用的各種混合材料含量測定方法中適應性較強的方法。現其測定方法原理及各組分含量的計算公式中的基準法作一說明。各企業根據所用混合材雨渣含量的測定數據，可得出平均值，代替計算公式中的相應符號，以簡化測定。
水泥組分的測定，通常是先采用選擇溶解法將礦渣、粉煤灰、火山灰質材料等組分凰泥中分離出來（稱為不溶渣），通過公式計算其含量；再用常規方法測定水泥中三氧化ij 計算水泥中石膏的含量；測定水泥中二氧化碳的含量，計算水泥中石灰石的含量；最后剝差減法計算水泥中熟料的含量。
